A grande maioria dos circuitos e aparelhos eletrônicos, utilizam corrente contínua (CC), por esta razão, necessitamos de dispositivos que possam converter a corrente alternada (CA) fornecida pelas redes de distribuição, em CC. Os diodos retificadores têm propriedades que são utilizadas na transformação de CA em CC.
O diodo é um componente que só permite a passagem de corrente em um único sentido. Ligando-se o diodo no sentido direto ( maior potencial no anodo e menor no catodo ), o diodo se comporta como um curto. No sentido inverso ( maior potencial no catodo e menor no anodo ) ele se comporta como um circuito aberto.
Embora o diodo esteja polarizado no sentido direto, a diferenção de potencial entre os terminais do componente deve ser superior a 0.7V nos diodos de silício e superior a 0.3V nos diodos de germânio.
Quando polarizado inversamente, o diodo bloqueia a passagem de corrente até o limite de tensão reversa. Se esse valor for ultrapassado, o componente danifica-se.
Retificador de Meia Onda
Retificadores de meia onda são circuitos que, como o próprio nome diz, aproveitam apenas a metade de uma onda, por esta razão, são pouco eficientes. Abaixo segue um circuito de meia onda e em seguida um diagrama de funcionamento:
| Este circuito é basicamente formado por um transformador, que tem a função de baixar a tensão ao valor desejado, e um diodo retificador que, no exemplo ao lado, bloqueia o semiciclo negativo. |
Este circuito é basicamente formado por um transformador, que
tem a função de baixar a tensão ao valor desejado, e um diodo
retificador que, no exemplo ao lado, bloqueia o semiciclo
negativo.
No gráfico abaixo você pode observar o comportamento do
circuito e a forma de onda na saída.
Circuito Retificador de Onda Completa
Os circuitos retificadores de onda completa aproveitam os dois semiciclos da onda, obtendo então um desempenho superior aos de meia onda. Existem dois tipos de circuitos de meia onda: circuito retificador com derivação central e circuito retificador em ponte. Abaixo seguem um exemplo de um circuito retificador em ponte e um com derivação central:

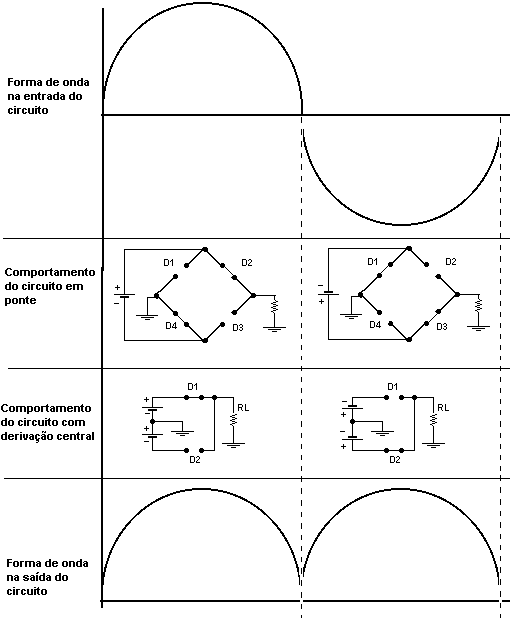

Abaixo podemos visualizar o comportamento dos circuitos de onda completa e a forma de onda na saída dos mesmos.
